SWT 316 Zylindertemperatursensor

Beschreibung SWT 316 Zylindertemperatursensor

Die Oberflächentemperatur an Trockenzylindern in einer Papiermaschine wird mit SWT 316 gemessen.

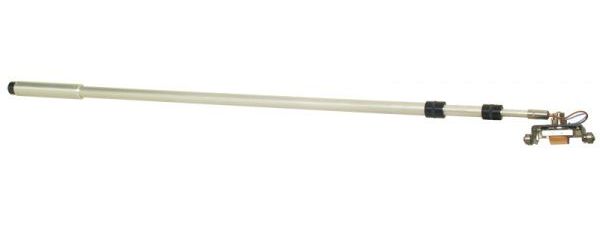

SWT 316 ist ein Teleskopsensor mit einem Ni 100-Sensorelement. SWT 316 verfügt über einen 4-Rad-Wagen, der direkt auf der Zylinderoberfläche läuft. Der SWT 316 liefert schnelle und genaue Temperaturmessergebnisse in modernen Papiermaschinen.

Für die Anwendung entwickelt
SWT 316 wurde in Zusammenarbeit mit dem Technischen Institut von Lund, Schweden, speziell für die Papierindustrie entwickelt und getestet. Es ermöglicht schnelle und genaue Messungen der Oberflächentemperatur an Trockenzylindern in modernen Papiermaschinen. Das schwimmende Gelenk ermöglicht einen reibungslosen Lauf am Zylinder bei verschiedenen Winkeln der Teleskopwelle.

Hohe Genauigkeit bei hoher Papiergeschwindigkeit
Aufgrund der Tatsache, dass der Sensor auf dem Trockenzylinder aufliegt und der Sensor durch eine starke, flexible Metallfolie geschützt wird, bietet der SWT 316 eine hervorragende Genauigkeit bei hoher Papiergeschwindigkeit. Der Kontakt des Sensors mit dem Papierzylinder verursacht keine negativen Auswirkungen, die geringe Menge der erzeugten Reibungswärme (1 °C) wird einfach an die Luft übertragen.

Verbindet sich mit verschiedenen Instrumenten.
SWT 316 ist ein Temperatursensor für die Handinstrumente SwemaTemp 21 oder 20 und Swema 3000.

Warum der SWT 316 besser ist als Sensoren vom Reflektortyp
Der SWT 316 hat einen anderen Griff als der SWT 315, der den SWT 215 ersetzt hat. Der SWT 215 ist ein berührungsloser Temperatursensor vom Reflektortyp. Zwischen Sensor und Zylinder besteht ein Spalt von 1 mm. In modernen Maschinen beträgt die Papiergeschwindigkeit bis zu 2000 m/min. Die Papiergeschwindigkeit in Papiermaschinen lag in den 1950er Jahren bei etwa 35–175 m/min. In den 1990er Jahren testete Stenström am Technischen Institut von Lund, Schweden, die SWT 215.
Die SWT 215-Methode war wiederholbar, nach etwa 1 Minute wurde ein stabiles Ergebnis erzielt, aber zu niedrig (8–29 °C) im Vergleich zur korrekten Methode Wert. Durch die höhere Papiergeschwindigkeit wurde ein Luftstrom erzeugt, der den Sensor kühlte. In Zusammenarbeit mit Stenström und dem Technischen Institut von Lund begann SWEMA mit der Entwicklung eines neuen Sensors. Das Ergebnis war SWT 315, jetzt modifiziert zu SWT 316. Anstelle eines Reflektors (SWT 215) befindet sich auf dem SWT 316 ein langlebiger Metallwafer, der direkten Kontakt zum Zylinder hat. Dieser Sensor wurde bei über 1800 m/min und von vielen Spezialisten auf dem Markt getestet. Das Ergebnis überzeugt. Die Reaktionszeit beträgt etwa 7 Sekunden und die Genauigkeit liegt innerhalb von ±2 °C. Bei Maschinen über 500 m/min empfehlen wir den Austausch von SWT 215 auf SWT 316.

Warum SWT 316 bei Zylindermessungen viel besser ist als IR.
Die meisten Zylinder sind glänzend und reflektieren die Strahlung. Bei einem Infrarot-Temperaturmessgerät (IR) stammt das Temperaturmessergebnis höchstwahrscheinlich aus der Umgebung und nicht vom Zylinder. Auch die Luftfeuchtigkeit absorbiert Infrarotstrahlung bestimmter Wellenlängen.
IR-Messgeräte reagieren sehr empfindlich auf die Umgebungslufttemperatur und müssen gekühlt werden.
